A granulador es una pieza clave del equipo que transforma materias primas sueltas en gránulos de forma uniforme mediante procesos de extrusión, corte y molienda. Se utiliza ampliamente en las industrias de energía de biomasa, procesamiena químico, producción de alimenas, producas farmacéuticos y piensos agrícolas. Su función principal es mejorar la fluidez del material, la densidad aparente y la estabilidad de uso, al tiempo que reduce la contaminación por polvo y las pérdidas de transporte. Un granulador configurado correctamente puede mejorar la utilización de la materia prima al 15% a 30% y mantener las tasas de formación de pellets por encima 95% , lo que lo convierte en la piedra angular técnica de las modernas líneas de producción de pellets.
Principio de funcionamiento básico: un proceso de cuatro etapas desde la materia prima hasta los pellets terminados
La operación del granulador se puede dividir en cuatro etapas continuas: preparación de alimentación, formación de extrusión, corte a medida y molienda/calibrado. Los parámetros del proceso en cada etapa determinan directamente las propiedades físicas y la calidad de apariencia de los pellets finales.
Etapa de preparación de la alimentación
Las materias primas se introducen primero de manera uniforme en la máquina mediante alimentadores vibratorios. Para materiales con mayor contenido de humedad, se requiere un tratamiento de presecado antes de ingresar a la unidad principal, controlando la humedad dentro 8% a 15% para evitar la adhesión a la pared o la formación de bolitas sueltas durante la extrusión. La estabilidad de la velocidad de alimentación afecta directamente las fluctuaciones de producción y, por lo general, requiere una desviación de alimentación controlada dentro de ±5% del valor establecido.
Etapa de formación de extrusión
El material se fuerza a través de los orificios de la matriz bajo una poderosa compresión de dos rodillos o tornillos giratorios, formando tiras continuas. Los parámetros de control clave incluyen:
- Espacio entre rodillos: 0,5 mm a 2,0 mm ; demasiado pequeño acelera el desgaste, demasiado grande da como resultado una densidad de pellet insuficiente
- Temperatura de extrusión: 60°C a 120°C , ajustado dinámicamente en función de las características de fusión del material
- Relación entre longitud y diámetro del orificio del troquel: 3:1 a 8:1 ; proporciones más altas mejoran la compacidad del pellet pero aumentan proporcionalmente el consumo de energía
- Potencia del motor principal: las configuraciones comunes van desde 55 kilovatios a 90 kilovatios , correspondiente a rangos de capacidad de 200 kg/h a 800 kg/h
Corte a medida y rectificado/calibrado
El material en tiras se corta en longitudes determinadas mediante cuchillas de corte de aleación y luego ingresa a la zona de rectificado para el acabado de la superficie. La velocidad de la hoja generalmente se establece entre 800 y 1500 rpm , y con control de velocidad de frecuencia variable, control preciso de la longitud del pellet dentro 2 mm a 30 mm se puede lograr. Los pellets molidos deben pasar a través de una criba vibratoria para su clasificación, con la apertura de la criba generalmente fijada en 1,2 veces el tamaño de partícula objetivo como límite superior para garantizar la concentración de tamaño de los gránulos terminados.
Configuración típica del equipo y comparación de parámetros de rendimiento

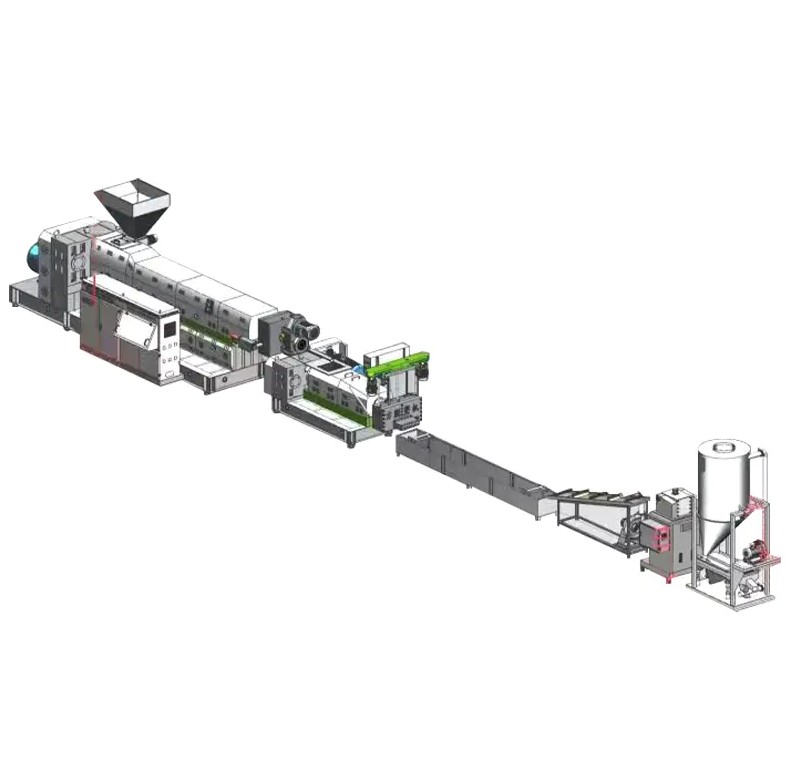

Una línea completa de producción de pellets consta de una máquina principal, equipos auxiliares y sistemas de soporte. La selección de cada unidad debe coincidir con las características de la materia prima, los objetivos de capacidad y las especificaciones del producto terminado. La siguiente tabla compara los parámetros de rendimiento de esquemas de configuración comunes.
| Unidad de Equipo | Especificaciones clave | Indicadores de desempeño | Descripción de la función |
|---|---|---|---|
| Extrusora principal | Diámetro del tornillo 175 mm, relación de reducción 1:20 | motores 90 kilovatios , capacidad 500 kilos por hora | Unidad formadora de extrusión de núcleos |
| Contenedor de alimentación compactado | Volumen 720 L, control de frecuencia variable. | motores 55 kilovatios , uniformidad de alimentación ±3% | Pretratamiento y alimentación estable. |
| Alimentador de cinta transportadora | Longitud 5 m, ancho de cinta 600 mm | Velocidad de transporte 0,5 a 2,0 m/s | Transporte continuo de película o material suelto. |
| Extrusora auxiliar | Diámetro del tornillo 175 mm, cabezal de roscado de pantalla única | motores 30 kilovatios , plastificación auxiliar | Extrusión secundaria para mejorar la compacidad. |
| Tanque de agua de refrigeración | Acero inoxidable, longitud 4 m | Control de temperatura del agua 15°C a 25°C | Conformación rápida para evitar la adherencia. |
| Rejilla de secado por soplado | Ventilador de alta presión, estructura de acero inoxidable 2,5 m | Presión de aire ≥3000Pa | Eliminar la humedad superficial residual |
| Peletizador de pórtico | Cuchillas de aleación, control de velocidad de frecuencia variable. | Velocidad 800 a 1500 rpm | Corte preciso a medida |
| Contenedor de almacenamiento de acero inoxidable | Transporte por ventilador de alta presión, volumen 1 m³ | Capacidad de almacenamiento 500 kilos | Tamponamiento y homogeneización del producto terminado. |
Como se muestra en la tabla, la relación de potencia entre el extrusor principal y el recipiente alimentador compactador es aproximadamente 1.6:1 , una relación validada por la práctica de ingeniería para mantener una presión de extrusión estable y al mismo tiempo garantizar la producción. La adaptación de la longitud del tanque de enfriamiento a la velocidad de la línea es igualmente crítica: a una velocidad de línea de 5 m/min , un tanque de 4 m proporciona aproximadamente 48 segundos del tiempo de residencia de enfriamiento, suficiente para reducir la temperatura de la superficie del material por debajo 40°C , cumpliendo con los requisitos de conformación para posteriores operaciones de corte.
Cinco campos de aplicación clave: valor de ingeniería de la tecnología de peletización en el mundo real
El valor técnico de granuladors lo demuestra su adaptabilidad entre industrias. Los siguientes cinco campos ilustran las ganancias de eficiencia específicas aportadas por los procesos de peletización:
Sector energético de biomasa
La compresión de residuos agrícolas y forestales para convertirlos en combustible de pellets de biomasa produce un poder calorífico de 4000 a 4800 kcal/kg , acercándose a los niveles del carbón bituminoso de calidad media. La eficiencia de la combustión de combustible de pellets es 20% a 30% mayor que la quema directa de material suelto, con emisiones de polvo reducidas en más 60% . Una línea de producción con una producción horaria de 1 tonelada puede procesar 3000 toneladas de paja o astillas de madera al año, equivalente a reponer aproximadamente 1500 toneladas del carbón estándar.
Sector de Reciclaje de Químicos y Plásticos
Después de lavar y triturar, la película plástica de desecho ingresa al granulador para su reciclaje. El índice de fusión de los pellets reciclados puede recuperarse hasta 85% a 95% de material virgen. Tomando como ejemplo el reciclaje de películas de PP, la densidad aparente después de la granulación aumenta de 0,15 g/cm³ para que el material suelto 0,55 g/cm³ , reduciendo los costos de transporte en aproximadamente 70% y ocupación del espacio de almacén por 65% .
Sector de la industria alimentaria
En el procesamiento profundo de granos, los granuladores se utilizan para producir pellets extruidos o arroz reestructurado. La peletización reduce el tiempo de rehidratación al 40% y mejora significativamente la uniformidad del sabor. Por ejemplo, después de la granulación por extrusión, la solubilidad en agua fría del almidón de maíz aumenta de 8% to 35% , ampliando enormemente los escenarios de aplicación.
Sector de formulación farmacéutica
Después de la granulación húmeda o seca, los gránulos de medicamento en polvo muestran una fluidez mejorada: el ángulo de reposo mejora desde 45° a 55° para polvo suelto 25° a 35° , más del doble de fluidez. Esto permite operaciones posteriores de compresión de la tableta para reducir la variación del peso de la tableta desde ±7% to ±3% , asegurando efectivamente la precisión de la dosificación de las preparaciones sólidas orales.
Sector de piensos agrícolas
Después de la peletización del alimento, el consumo de alimento para el ganado aumenta en 10% a 15% , y la tasa de conversión alimenticia mejora en 8% a 12% . Mientras tanto, la tasa de desempolvamiento del alimento para pellets durante el transporte se mantiene por debajo 3% , en comparación con las tasas de pérdida de alimento suelto que suelen ser tan altas como 15% a 20% . Para una empresa de piensos con una producción anual de 100.000 toneladas , la adopción de procesos de peletización puede reducir el desperdicio de materia prima en aproximadamente 12.000 toneladas por año.
Recomendaciones de selección y configuración: una guía práctica para hacer coincidir las características de las materias primas con los objetivos de capacidad
Al comprar un granulador, las empresas deben evaluar exhaustivamente cuatro dimensiones: propiedades de la materia prima, requisitos de capacidad, especificaciones del producto terminado y presupuestos de energía. Los siguientes son puntos clave de selección:
- Compatibilidad de materias primas : Los materiales a base de fibra deberían priorizar los granuladores de rodillos, mientras que los materiales termoplásticos son más adecuados para los tipos de extrusión de tornillo; materiales con un contenido de humedad superior 20% debe estar equipado con sistemas de presecado
- Escalamiento de capacidad : La báscula de laboratorio selecciona 10 a 50 kg/h Equipo, selección de líneas piloto. 100 a 300 kg/h Y las líneas de producción industrial en masa seleccionan las configuraciones anteriores 500 kilos por hora
- Selección del orificio del troquel : Los pellets de biomasa de uso común 6 mm a 8 mm Aberturas, los pellets de alimentación se utilizan principalmente. 3mm a 5mm , y los gránulos de plástico reciclado se seleccionan según las especificaciones del tornillo de la máquina de moldeo por inyección aguas abajo en 2 mm a 4 mm
- Precisión del control de temperatura : Los controladores de temperatura deben alcanzar una precisión de ±1°C con control de temperatura independiente multizona para evitar el sobrecalentamiento localizado y la degradación del material
- Material de la hoja : Al procesar materiales que contienen fibra de vidrio o rellenos de alta dureza, se deben utilizar hojas de aleación de acero o carburo; Las hojas de acero para herramientas son suficientes para materiales convencionales.
Además, se recomienda priorizar los modelos equipados con cambiadores de pantalla dual. El diseño de pantalla dual permite cambiar de pantalla sin detener la máquina, lo que reduce las pérdidas de producción causadas por los cambios de pantalla desde 8% a 12% en modelos de pantalla única hasta abajo 1% —particularmente crítico para la producción continua.
Conceptos básicos de operación y mantenimiento: medidas clave para extender la vida útil del equipo y garantizar la calidad de los pellets
El funcionamiento estable del granulador depende de estrategias de mantenimiento estandarizadas. Los siguientes ciclos de mantenimiento y elementos de inspección se compilan según las mejores prácticas de la industria:
| Nombre del componente | Ciclo de inspección | Contenido de mantenimiento | Criterios de aceptación |
|---|---|---|---|
| Tornillo y barril | cada 500 horas de funcionamiento | Mida la holgura, limpie los depósitos de carbón | Liquidación ≤0,3mm |
| Filtro de pantalla troquelado | cada shift or when pressure differential exceeds limits | Reemplazar o limpiar la pantalla | Diferencial de presión ≤5MPa |
| Conjunto de cuchilla de corte | cada 200 horas de funcionamiento | Inspeccionar el desgaste de los bordes, ajustar la holgura | Redondeo de bordes ≤0,1mm |
| Lubricante para cajas de cambios | cada 6 meses | Prueba de muestra, reemplace el aceite envejecido | Valor ácido ≤1,0 mgKOH/g |
| Sistema de control de temperatura | Mensual | Calibrar termopares, inspeccionar elementos calefactores. | Desviación ±1°C |
El cumplimiento estricto del programa de mantenimiento anterior puede extender el tiempo medio entre fallas (MTBF) de un promedio de 800 horas a más 1500 horas , mientras se controlan las fluctuaciones en la calidad del pellet causadas por fallas en el equipo dentro ±2% .
Perspectivas de la industria: evolución inteligente y ecológica de la tecnología de peletización
Granulador La tecnología está experimentando una profunda transformación de la mecanización a la digitalización, y del alto consumo de energía a bajas emisiones de carbono. dentro del próximo 3 a 5 años , las siguientes tendencias remodelarán el panorama de la industria:
- Control adaptativo inteligente : Los sistemas de autorregulación de parámetros de extrusión basados en las características del material en tiempo real pueden comprimir el tiempo de depuración de inicio desde 2 a 3 horas a menos 20 minutos
- Recuperación de calor residual y optimización energética : El uso del calor residual de las secciones de enfriamiento y curado para el precalentamiento de la materia prima puede reducir el consumo total de energía en 18% a 25%
- Cambio rápido modular : El diseño modular de cabezales de troquel y conjuntos de cuchillas reduce el tiempo de cambio de especificaciones del producto desde 4 horas to 30 minutos , mejorando la economía de la producción multivariedad en lotes pequeños
- Trazabilidad de datos del ciclo de vida completo : Los parámetros de producción, los lotes de materia prima y los resultados de la inspección de calidad para cada lote de pellets se registran completamente en blockchain, cumpliendo con los requisitos de auditoría de cumplimiento para las industrias alimentaria y farmacéutica.
En resumen, como equipo principal de la producción de peletización, la madurez técnica y la racionalidad de la configuración de un granulador determinan directamente la eficiencia de conversión del material, la estabilidad de la calidad del producto terminado y los costos operativos de producción. Al hacer coincidir con precisión las características de la materia prima con los parámetros del equipo, implementar estrategias de mantenimiento preventivo y mantenerse al día con las tendencias de actualización inteligentes, las empresas pueden lograr una producción de pellets eficiente, estandarizada y sostenible en múltiples campos, incluidos la energía de biomasa, el reciclaje químico, los alimentos y productos farmacéuticos, y los piensos agrícolas.
